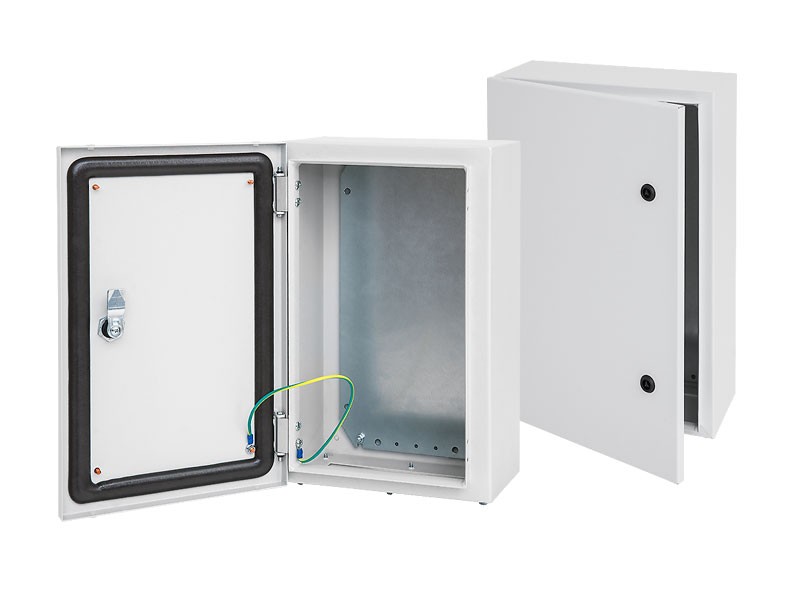

Silový rozvádzač Triton 400x400x

Názov produktu:

Silový rozvádzač Triton 400x400x

Popis produktu:

Rozvaděčové skříně s vysokým krytím IP 65. Skříně primárně využívané pro průmyslové instalace a aplikace.

Technické parametry:

Typ: nástěnný
Krytí: IP65
Dveře: plechové
Rozměr vxšxh: 400x400x200 mm
Barva: šedá
Hmotnost: 6,7 Kg
Max. zaťížení: 30 Kg

Pěnové těsnění
K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách.

Kabelové vstupy
Vstupy s odnímatelnou záslepkou jsou k dispozici v horní i spodní stěně. Těsnění záslepky je provedeno samolepícím těsněním.

Ochranné pospojování
Provedeno dle požadavků příslušné normy.


•Silový nástěnný rozvaděč s krytím IP 65/ IK 09.
•Rozvaděč se věší přímo na zeď.
•Volitelnou součástí rozvaděče je základová deska pro upnutí elektrozařízení.
•Konstrukce rozvaděče:
– svařovaný skelet z plechu tloušťky 1 mm
– celoplechová dvířka z tloušťky 1 mm s těsnící pěnou po svém obvodu
•Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.
•Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
•Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min krytí IP 65. Průchodky nejsou součástí balení.
•Maximální dovolené zatížení - rozvaděče 30 kg, dveří 5 kg.


Podmínky provozu

• Provozní prostředí:
– průmyslové, instituce či rodinné domy
– rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

• Nutné chránit před:
– mechanickým poškozením
– nesprávnou manipulací
– jiným použitím, než ke kterému je rozvaděč určen

• Nesprávná manipulace je zejména:
– přetěžování (překročení maximální doporučené nosnosti)
– instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
– zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče
• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu).
• Volitelným příslušenstvím jsou montážní příchytky.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
• V případě, že kabely vedou skrz některý z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami.

Ochrana prostředí
• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a shoda
• Tento výrobek plně odpovídá ČSN EN 62208 ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011), (DIN EN 62208), (VDE 0660-511:2012-06).
